系统简介
该系统基于车载无线终端测试规范相关要求，实现2G/3G/LTE/5GNR/V2X等射频参数的自动化测试；系统通过软硬件集成，在对综测仪、矢量信号源等测试仪表及被测终端控制基础上，通过软件实现相关参数的自动测试，并可实现路径自动校准，报告自动化等功能；系统通过引入射频开关矩阵，及对电源、温箱的控制，可自动实现环境评价测试相关要求。
系统的建设将实现车载无线终端射频参数“一键式”自动测试功能，极大提高测试效率，完善测试方法和测试流程，进而促进测试规范的验证实施等工作，推动车联网产业发展。
参考标准
本系统参考以下标准：
《车载无线通信终端 标准xx》
《YD/T1214-2006 900/1800MHz TDMA数字蜂窝移动通信网通用分组无线业务(GPRS)设备技术要求: 移动台》
《YD/T1215-2006 900/1800MHz TDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备测试方法：移动台》
《YD/T1547-2019 WCDMA数字蜂窝移动通信网终端设备技术要求（第三阶段） 》《YD/T1548.1-2009 WCDMA数字蜂窝移动通信网终端设备测试方法（第三阶段）第1部分：基本功能、业务和性能测试》
《YD/T2575-2016 TD-LTE数字蜂窝移动通信网 终端设备技术要求（第一阶段）》
《YD/T2576.2-2013 TD-LTE数字蜂窝移动通信网 终端设备测试方法（第一阶段）第2部分：无线射频性能测试》
《YD/T2577-2013 LTE FDD数字蜂窝移动通信网 终端设备技术要求（第一阶段）》
《YD/T2578.2-2013 LTE FDD数字蜂窝移动通信网 终端设备测试方法（第一阶段）第2部分：无线射频性能测试》
《YD/T3627-2019 5G 数字蜂窝移动通信网 增强移动宽带终端设备技术要求（第一阶段）》
《3GPP TS 36.521-1 V15.5.0 (2019-03)E-UTRA 终端射频传输和接收测试方法 第一部分：一致性 测试(Evolved UniversalTerrestrial Radio Access (E-UTRA); User Equipment (UE) conformancespecification; Radio transmission and reception; Part 1: Conformance testing) 》
《3GPP TS38.521-1 V15.3.0 (2019-06) NR 终端射频传输和接收测试方法 第一部分：互通部分(NR; User Equipment (UE) conformance specification; Radio transmission andreception; Part 1: Range 1 standalone)》
《3GPP TS38.521-3 V15.4.1 (2020-03) NR 终端射频传输和接收测试方法 第三部分：异系统互通 部分(NR; User Equipment (UE) conformance specification; Radiotransmission and reception; Part 3: Range 1 and Range 2 Interworking operationwith other radios)》
系统组成

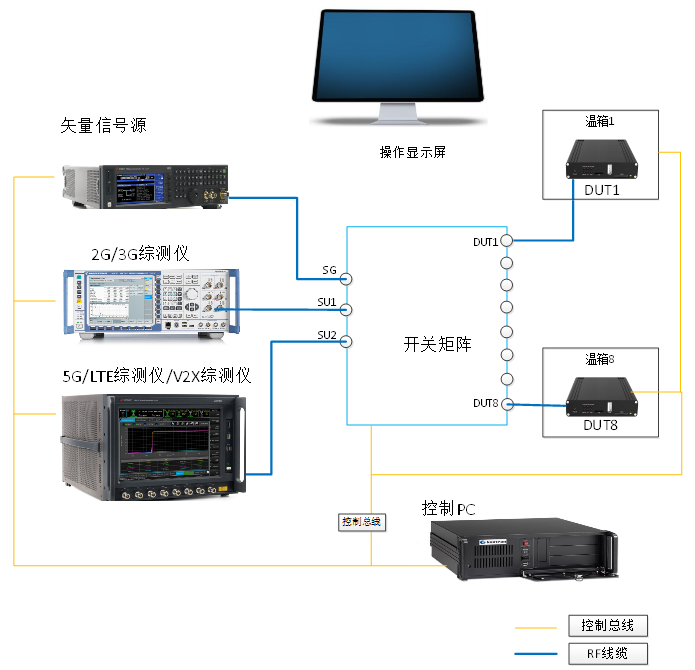

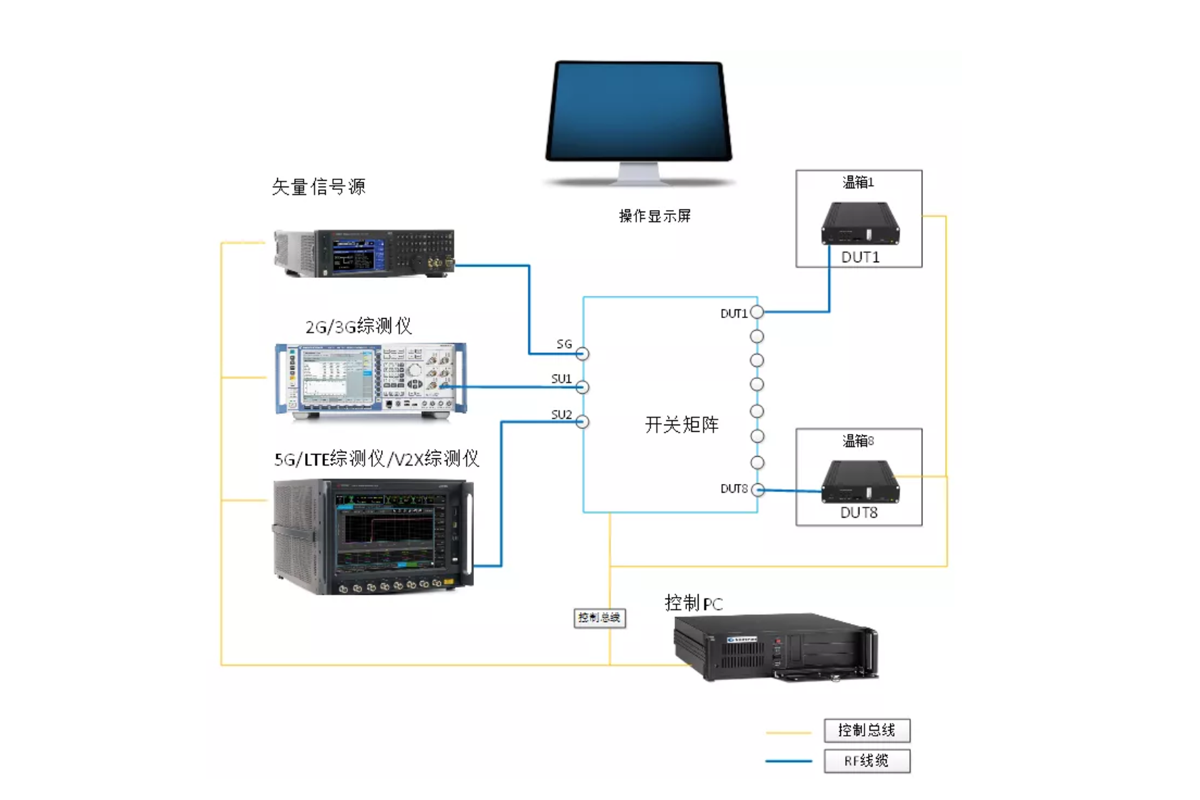

该系统组成包括支持5G NR、LTE、3G、2G技术的综合测试仪、矢量信号发生器、温湿度箱等基本设备，通过可自动编程控制的射频开关矩阵将上述仪表进行连接，载有测试用例的测试系统实现对车载终端射频参数的全自动测试。
支持通信制式及频段
| 分类 | 制式 | 频段 |
| 2G | GSM 900 | E-GSM 900 |
| GSM1800 | DCS-1800 | |
| 3G | WCDMA | Band I |
| Band V III | ||
| 4G | TD-LTE | B34 |
| B39 | ||
| B40 | ||
| B41 | ||
| FDD-LTE | B1 | |
| B3 | ||
| B5 | ||
| B8 | ||
| 5G | NR FR1 与 LTE 双连接（NSA） | DC_1_n78 |
| DC_3_n41 | ||
| DC_3_n78 | ||
| DC_3_n79 | ||
| DC_5_n78 | ||
| DC_8_n78 | ||
| DC_39_n41 | ||
| DC_39_n79 | ||
| NR FR1 独立组网（SA） | n1 | |
| n28 | ||
| n41 | ||
| n78 | ||
| n79 | ||
| LTE-V2X | LTE-V2X | Band 47 |
支持测试用例
| 制式 | 对应测试项 |
| GSM900 | 最大发射功率 |
|
调制谱和开关谱 |
|
| 频率误差 | |
| 接收灵敏度 | |
| GSM1800 | 最大发射功率 |
| 调制谱和开关谱 | |
| 频率误差 | |
| 接收灵敏度 | |
| WCDMA | 最大发射功率 |
| 误差矢量幅度EVM | |
| 邻道泄露比 ACLR | |
| 频率误差 | |
| 接收灵敏度 | |
| TD-LTE | 最大发射功率 |
| 误差矢量幅度EVM | |
| 邻道泄露比 ACLR | |
| 频率误差 | |
| 接收灵敏度 | |
| FDD-LTE | 最大发射功率 |
| 误差矢量幅度EVM | |
| 邻道泄露比 ACLR | |
| 频率误差 | |
| 接收灵敏度 | |
| NR FR1 与 LTE 双连接 （NSA） | 最大发射功率 |
| NR FR1 独立组网 （SA） | 最大发射功率 |
| 误差矢量幅度EVM | |
| 邻道泄露比 ACLR | |
| 频率误差 | |
| 接收灵敏度 |
系统特点
车载无线终端自动射频测试系统是在对3GPP测试标准深入理解的基础上，充分结合车载无线终端测试要求，结合团队已有的技术积累，参照国内外先进的射频自动化测试系统，制作的一套极具特点的、先进的、一体化的射频测试系统，该系统具备一下优势和特点。
1. 丰富的兼容性
兼容R&S公司的各型号测试仪表，可实现不同厂商设备的混合集成。
兼容的仪表包括但不限于：
综测仪： RS CMW500+CMX
频谱仪： RS FSW/FSV等主流频谱仪
信号源：RSSMW200A/ SMBV100B/SMB100A等市场主流信号源。
2. 高度符合测试标准
系统测试用例与3GPP测试标准及国内通信终端测试标准等要求符合性高。
3. 支持多被测终端轮询测试
通过引入开关矩阵，实现多被测终端的轮询测试，实现长时间监测功能。
4. 支持多种终端控表方式
提供ADB、串口、AT指令等多种终端控制方式，为特殊被测提供自动化控制方式。
5. 自动化程度高
自动扫描加载仪表驱动，自动执行测试例，自动处理、判断，保存测试结果，最大程度地减少人为误差。
6. 准确性高
降低人为因素造成的误差，在长时间的测试过程中规避误操作、规避人为因素造成的误差与错误，降低测试人员的进入门槛。
7. 测试报告和结果定制化输出
按实验室需求定制开发，专业格式，贴合测试工程师应用习惯。可根据各个实验室的测试报告模板，自动化生成测试报告。
