电力产品通信性能测试系统

系统介绍：

当前时代背景下，电网不断趋向于智能化，建设智能电网已成为电力系统发展的大趋势。电力通信是智能电网中必不可少的部分，为提高电力系统运行质量及运行效率提供可靠保障，在智能电网发展中占据重要地位。

T-LPT106电力产品通信性能测试系统R，通过软硬件集成，实现对电力芯片、模组、终端通信功能的自动测试验证等功能。

T-LPT106电力产品通信性能测试系统R可用于电力系统通信芯片、模组、终端设备的射频性能测试及验证。该系统基于同一测试系统平台，可为多类别电力通信设备的射频测试提供解决方案，充分满足当前及未来电力产品通信设备性能测试及验证的需求。

系统采用模块化的设计方式，可支持：

–   Bluetooth、Wi-Fi、LoRa、Zigbee、微功率等多种物联网通信技术的射频收发信机

–   2G、3G、4G、5G等蜂窝通信射频测试

–   GPS、北斗、GALILEO、GLONASS等多种定位功能的测试

系统特点：

T-LPT106电力产品通信性能测试系统R是针对电力行业需求开发先进的一体化自动测试系统，具备如下主要特点：

1）高度符合通信测试标准

支持Wi-Fi、Bluetooth、Zigbee、微功率、LoRa等物联网技术联盟标准，以及3GPP、ETSI等国际标准对2G、3G、4G、5G等相关测试标准的规定；并可满足电力行业、通信行业等标准中关于测试用例的规定。

2）丰富的兼容性

兼容多款测试仪表，兼容的仪表包括但不限于：

– 综测仪：支持RS CMW500

– 频谱仪：支持包括但不限于RS FSVA/FSW/FSV等

– 信号源：支持 RSSMB100A/SMBV100B/SW200A等

– 特殊情况下，还可实现不同厂商设备的混合集成。

3）性能优异的射频开关箱

       射频开关箱种包含滤波器组和开关线路等，简化了射频线路的搭建过程，构造了整洁、清晰的测试环境；滤波器组可以辅助完成相关测试。

4）灵活的控表方式

提供GPIB卡、网线、TCPIP等多种控制方式。

5）自动化程度高，大幅度提高测试效率

–   自动扫描加载仪表驱动；

–   自动执行测试例；

–   自动处理、判断，保存测试结果。

6） 准确性高

       自动测试系统最大程度地减少人为干预，在长时间的测试过程中规避误操作、误记录等人为因素造成的误差与错误。

7） 自动生成测试报告（可定制化）

可根据各个实验室的测试报告模板自动化生成测试报告，可按实验室需求定制测试报告，格式专业，贴近测试工程师应用习惯。

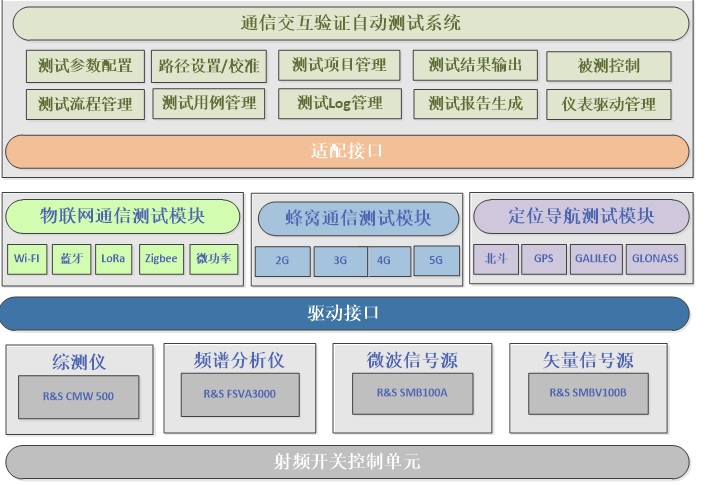

总体结构：

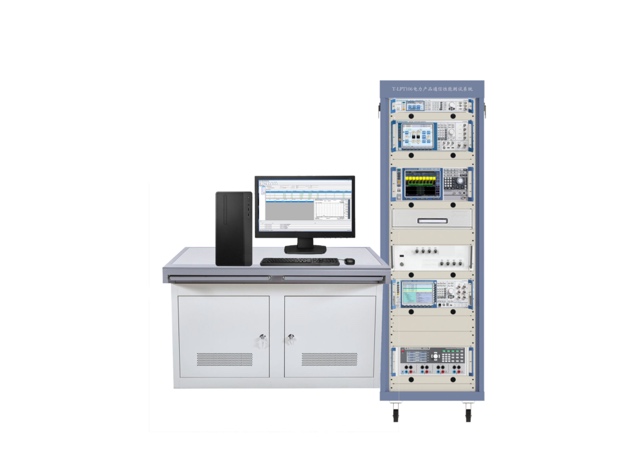

系统组成：

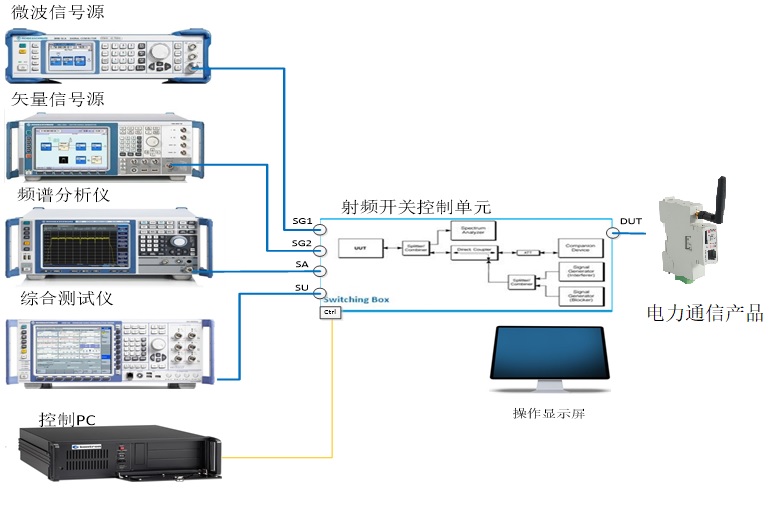

硬件系统布置：

系统配置表：

软件界面：

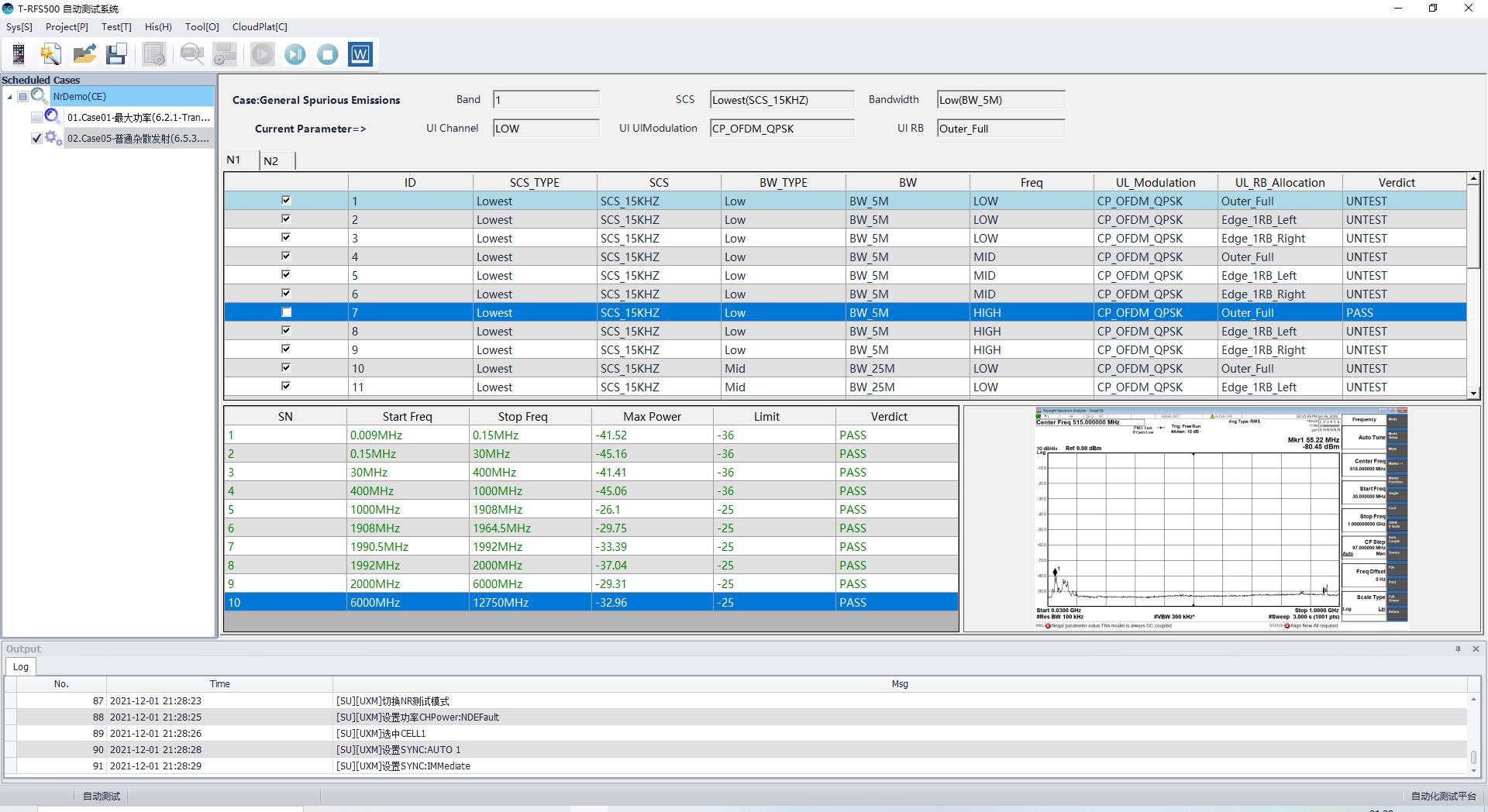

主操作界面

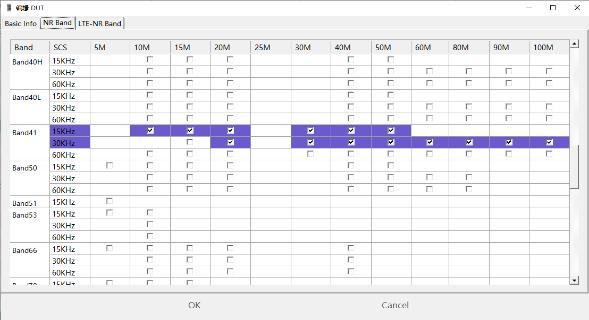

DUT能力管理界面

加载工程界面

测试例管理界面

 点名测试

实时og

主要测试用例：

（可根据需求，进一步扩展测试用例集）
