5G NR/LTE射频测试系统

系统介绍：
5G法规测试是5G终端测试领域需求最广泛的测试内容。测试具有强制性、通用性等特点，5G通信模组、终端厂商，以及各认证测试实验室均有5G法规测试的需求。而5G法规自动化测试系统则是5G测试中使用最为广泛、需求量最大的自动化系统工具。
T-RFS500 5G自动测试系统统^R专为5G终端产品的性能测试而开发，支持多国法规标准。

系统支持：

-3GPP中，射频一致性相关文档：

TS38521-1：SA

TS38521-3：NSA

-ETSI标准


TS138 521-1和TS138 521-3

-FCC标准

Part22/Part24/Part27/Part30/Part90

-中国SRRC规范

系统还可扩展支持如下2G/3G/4G测试标准相关用例

系统特点：
T-RFS500 5G自动测试系统^R专为5G终端产品的性能测试而开发，具备如下主要特点：
1. 先进的系统架构，系统采用分层软件设计架构，面向对象模块开发，封装变化，易于维护和扩展，完美适应法规测试需求灵活多变的特点
2. 部署系统＝获得能力，部署此系统即可获得完整的专业测试能力，大幅度降低工程师的培养成本，实验室不再需要漫长的过程来形成能力
3. 兼容多种远程接口，支持多种接口方式，包括GPIB接口、LAN接口、串口等，适配不同仪表类型
4. 一键式自动化测试，自动扫描加载仪表驱动程序，自动执行测试例，自动读取仪表测试结果，自动分析、判断测试结论，自动保存数据。简化人工操作，规避人为误差
5. 支持自动挂测，系统支持被测控制，可在无人状态下挂测，大幅度提高仪表利用率和劳动生产率
6. 支持点名测试，系统支持自动筛选非Pass项，支持最小单位粒度的点名测试，大幅度降低整改重测时间
7. 灵活的测试参数配置，系统内置了规范所定义的测试参数，用户可从不同维度选择定义所要进行的测试项
8. 丰富的结果展示，系统实时显示各参数的测试数据，包括表格，图形等形式，帮助用户快速查看测试结果；
9. 完善的扩展与升级策略，可实现测试仪表、测试用例、测试标准等各维度，各层级的扩展和升级，可依据实验室的实际测试需求和环境快速定制系统，升级实验室的能力；
10.经过优质验证伙伴的严谨验证，与标准符合度高，与泰尔实验室等大型一流实验室合作，对测试用例进行充分验证，严格符合测试规范要求。

系统组成：

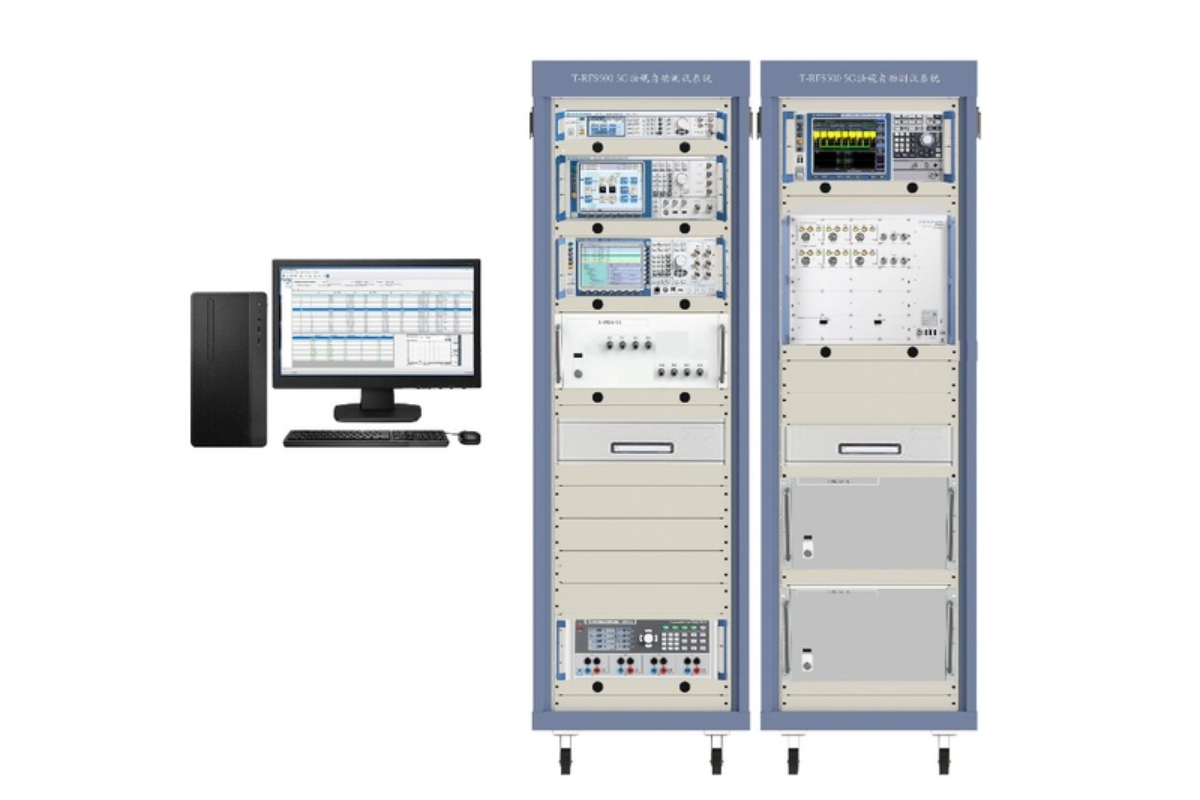

硬件系统布置：

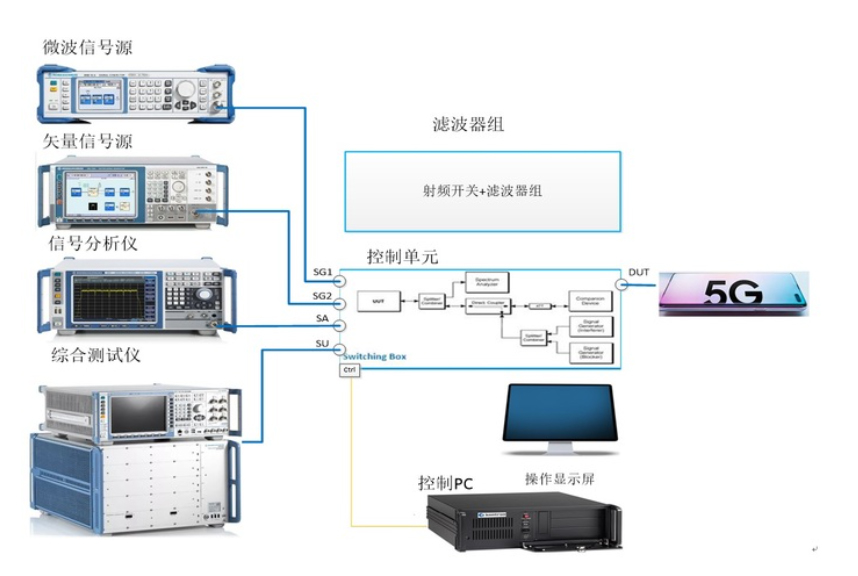

硬件系统布置：

软件界面：

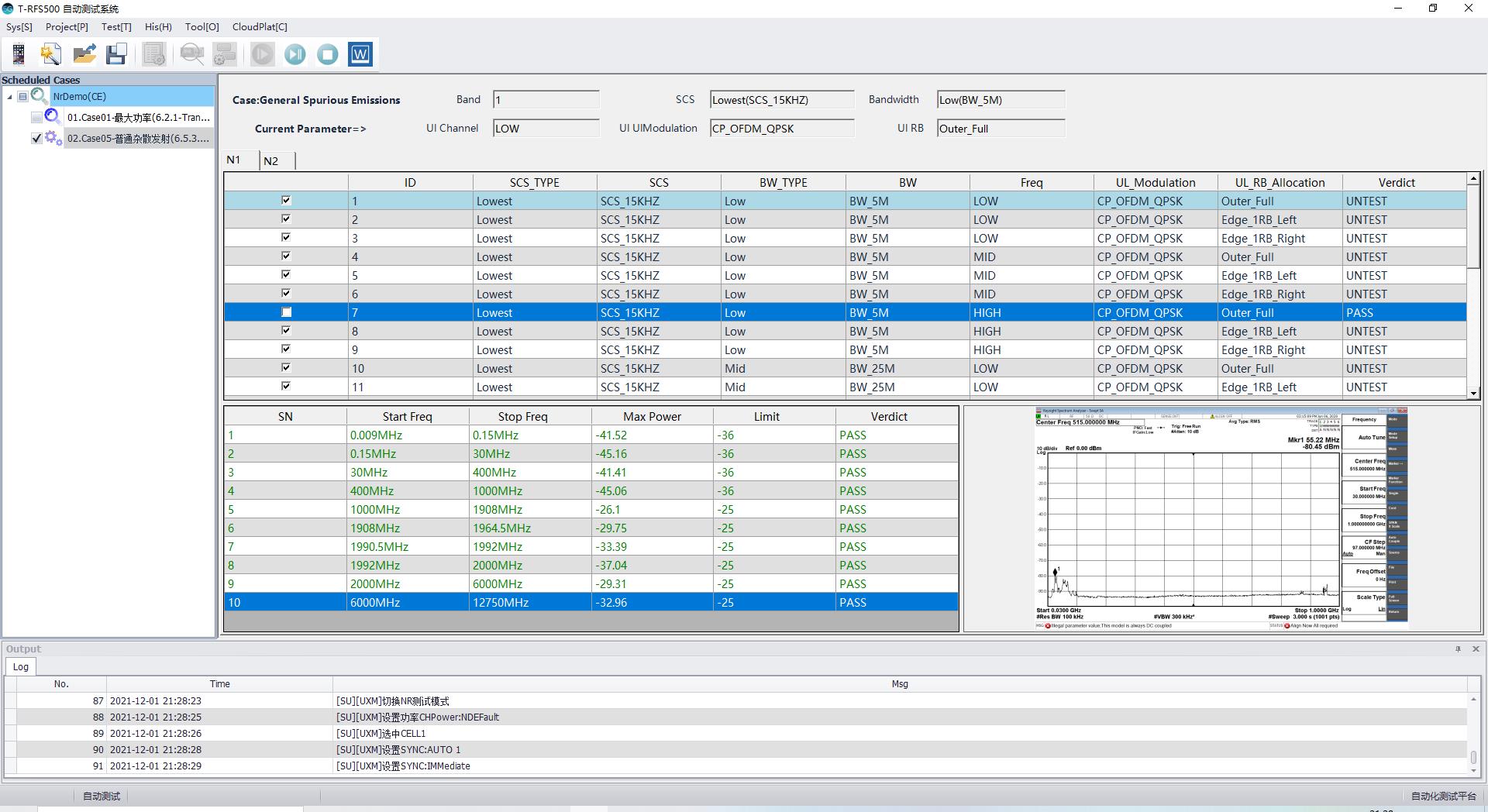

主操作界面

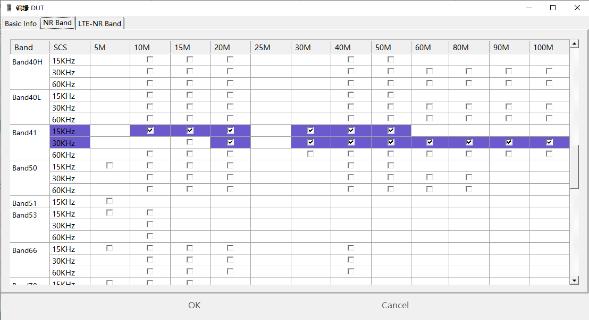

DUT能力管理界面

加载工程界面

测试例管理界面

点名测试

实时og
